Descripción

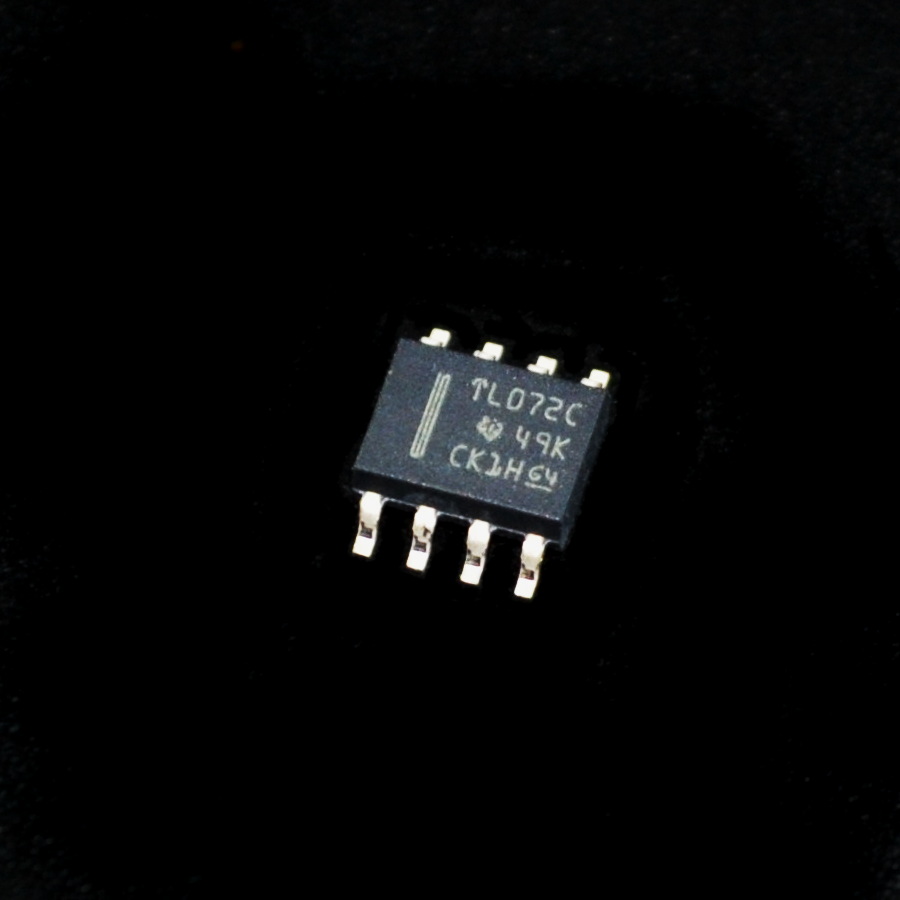

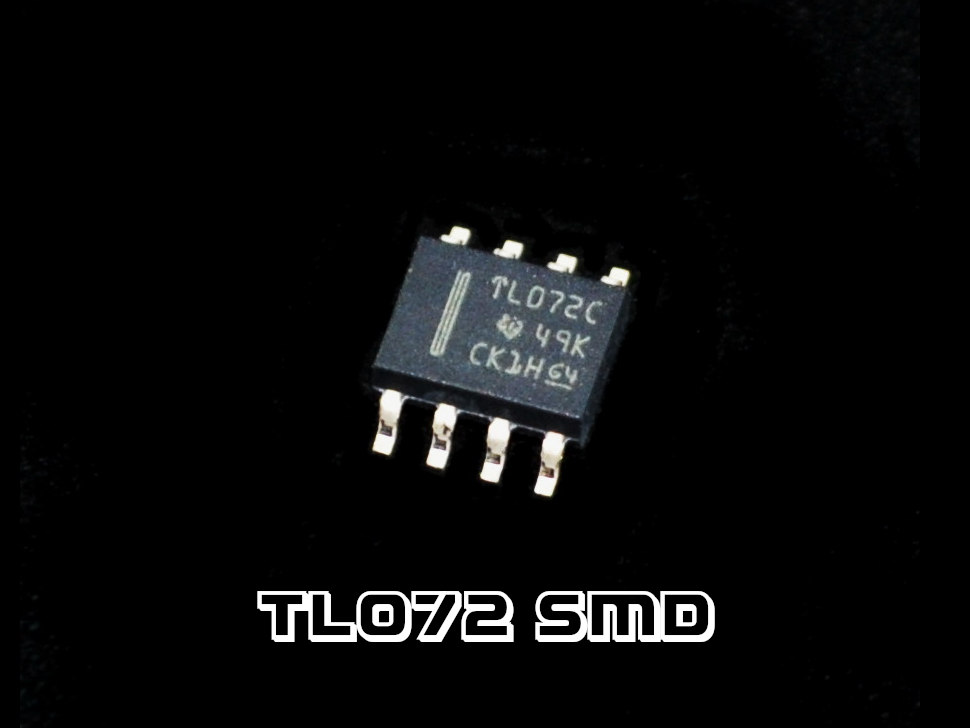

El TL072CDR es un amplificador operacional doble con entradas JFET, fabricado por Texas Instruments, en encapsulado SOIC-8 para montaje superficial (SMD). Está optimizado para aplicaciones de audio analógico gracias a su bajo nivel de ruido, alta impedancia de entrada y excelente slew rate.
Estas características lo hacen ideal para proyectos de pedales de efectos, especialmente en diseños más compactos o producción en serie con PCBs SMD.
Especificaciones técnicas relevantes:
-
Encapsulado: SOIC-8 (SMD)
-
Entradas JFET: alta impedancia y bajo bias current
-
Slew rate: 13 V/µs → buena respuesta a transientes en señales de audio
-
Bajo ruido de entrada: 18 nV/√Hz típ. a 1 kHz
-
Bajo consumo de corriente: típ. 1.4 mA por canal
-
Tensión de alimentación: ±3 V a ±18 V o 6 V a 36 V en configuración simple
-
THD baja (<0.003%): excelente fidelidad en el manejo de señal
Aplicaciones comunes en pedales:
-
Etapas de ganancia (overdrive, distorsión)
-
Buffers de entrada o salida
-
Filtros activos y osciladores (modulación, phaser, tremolo)
-
Procesamiento de señal en delays y reverbs
El TL072CDR es una opción confiable para quienes buscan un opamp versátil, de bajo ruido y buen rendimiento en audio, en un formato SMD moderno.
